ทดลองให้ AI เขียนแบบบ้าน ค.ส.ล. ชั้นเดียว 3 ห้องนอน ครบชุด 25 แผ่น จากภาพแปลนสีภาพเดียว (ทดลองวันที่ 2 ตุลาคม 2569)

⚠️ แบบเขียนโดย AI เพื่อการทดลองและศึกษาเท่านั้น ห้ามนำไปก่อสร้างหรือยื่นขออนุญาต · วันที่ 2 ตุลาคม 2569 โยธาไทยทดลองให้ AI เขียนแบบก่อสร้างบ้านพักอาศัย ค.ส.ล. ชั้นเดียว 3 ห้องนอน 3 ห้องน้ำ ครบชุด 25 แผ่น A3 สถาปัตยกรรม โครงสร้าง สุขาภิบาล ไฟฟ้า จากภาพสีแปลนพื้นภาพเดียว เพื่อให้รู้ว่า AI ทำงานเขียนแบบได้ถึงระดับไหน

⚠️ แบบนี้เขียนโดย AI เพื่อการทดลองและศึกษาเท่านั้น ห้ามนำไปใช้งานจริง ห้ามนำไปก่อสร้างหรือยื่นขออนุญาต เพราะยังไม่ผ่านการตรวจสอบและลงนามโดยวิศวกร/สถาปนิกผู้มีใบอนุญาต

ทุกแผ่นในไฟล์มีลายน้ำคำเตือนนี้อยู่แล้ว ห้ามเอาออกหรือครอปทิ้ง

📥 ดาวน์โหลดแบบ (เพื่อการศึกษาเท่านั้น)

วันที่ 2 ตุลาคม 2569 โยธาไทยทดลองให้ AI (Claude) เขียนแบบก่อสร้างบ้านพักอาศัย ค.ส.ล. ชั้นเดียว 3 ห้องนอน 3 ห้องน้ำ ครบชุด 25 แผ่น ขนาด A3 ทั้งแบบสถาปัตยกรรม โครงสร้าง สุขาภิบาล และไฟฟ้า โดยเริ่มจากภาพสีแปลนพื้นเพียงภาพเดียว

ที่ต้องลงวันที่ไว้ชัด ๆ เพราะ AI พัฒนาเร็วมาก ผลในข่าวนี้คือสิ่งที่ AI ทำได้ ณ วันที่ 2 ตุลาคม 2569 อีกไม่กี่เดือนอาจทำได้มากกว่านี้ จุดประสงค์ของการทดลองคือให้ช่าง วิศวกร สถาปนิก และหน่วยงาน รู้ว่าวันนี้ AI ทำงานเขียนแบบได้ถึงระดับไหน จะได้เตรียมตัวรองรับการเปลี่ยนแปลงของเทคโนโลยี

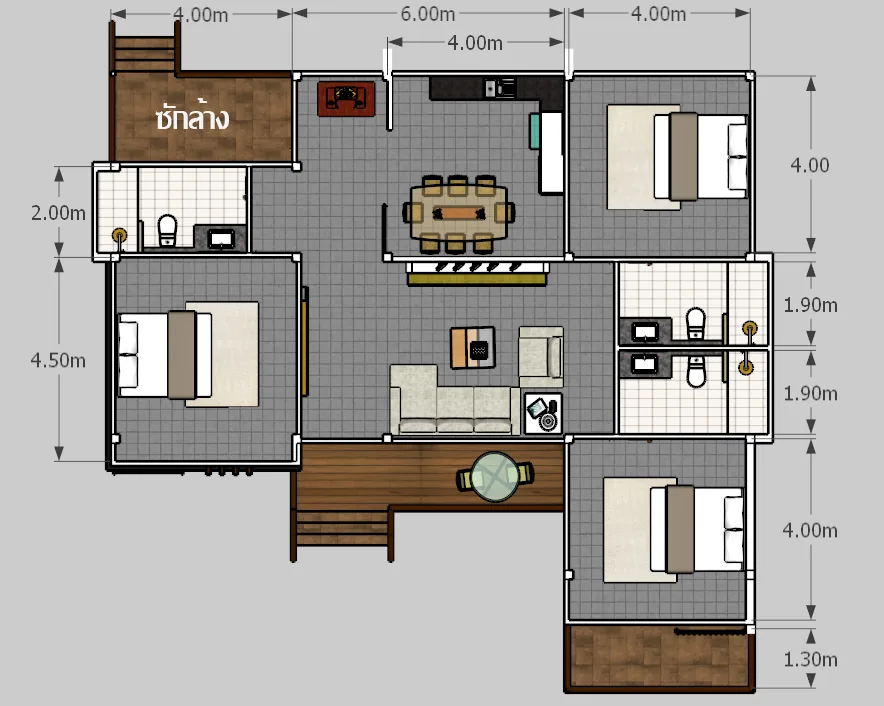

ต้นแบบ: ภาพสีแปลนพื้นเล็ก ๆ ภาพเดียว

โจทย์ที่ให้ AI มีแค่ภาพนี้ เป็นภาพสีแปลนพื้น บอกผังห้อง เฟอร์นิเจอร์ และระยะหลัก ๆ ไม่มีรูปด้าน รูปตัด โครงสร้าง หรืองานระบบ

ผลงาน: แบบครบชุด 25 แผ่น

สถาปัตยกรรม 12 แผ่น สารบัญแบบ รายการประกอบแบบ ผังบริเวณ แปลนพื้น แปลนฝ้า แปลนหลังคา รูปด้าน 4 ด้าน รูปตัด 2 รูป แบบขยายประตู-หน้าต่าง ห้องน้ำ และรูปตัดผนัง
โครงสร้าง 8 แผ่น รายการประกอบแบบโครงสร้าง แปลนฐานราก แปลนคาน แปลนโครงหลังคา และรายละเอียดฐานราก เสา คาน พื้น โครงหลังคาเหล็ก
สุขาภิบาล 2 แผ่น และ ไฟฟ้า 3 แผ่น ระบบประปา ระบายน้ำ ไฟฟ้าแสงสว่าง ไฟฟ้ากำลัง พร้อมผังวงจรและตารางโหลด
พื้นที่ใช้สอยรวมตามแบบ 146.10 ตร.ม. (ภายใน 130.70 ตร.ม. ชาน/ระเบียง 15.40 ตร.ม.)
ระหว่างทดลอง AI ทำร่างรายการคำนวณโครงสร้างและถอดปริมาณวัสดุประกอบด้วย แต่ไม่ได้รวมไว้ในไฟล์ดาวน์โหลดชุดนี้

มาตรฐานที่ใช้

ใช้มาตรฐานการเขียนแบบ วสท. 011006-19
ตัวหนังสือในแบบใช้ฟอนต์ "Yotathai Drafting" ฟอนต์เขียนแบบไทย-อังกฤษของโยธาไทย

สิ่งที่ยังต้องมีคนตรวจ

ค่าที่ AI สมมติขึ้นเอง เช่น ขนาดที่ดิน ถนน แผนที่สังเขป และกำลังรับน้ำหนักของดิน (ยังไม่มีผลเจาะสำรวจดิน) ต้องยืนยันกับข้อมูลจริงก่อน
ช่องลงนามผู้ออกแบบ ผู้คำนวณ และผู้ตรวจในกรอบแบบยังว่าง แบบที่ใช้ยื่นขออนุญาตได้ต้องมีผู้มีใบอนุญาตตรวจและลงนาม

ภาพทุกแผ่น (กดที่ภาพเพื่อดูขนาดใหญ่)

สถาปัตยกรรม (12 แผ่น)

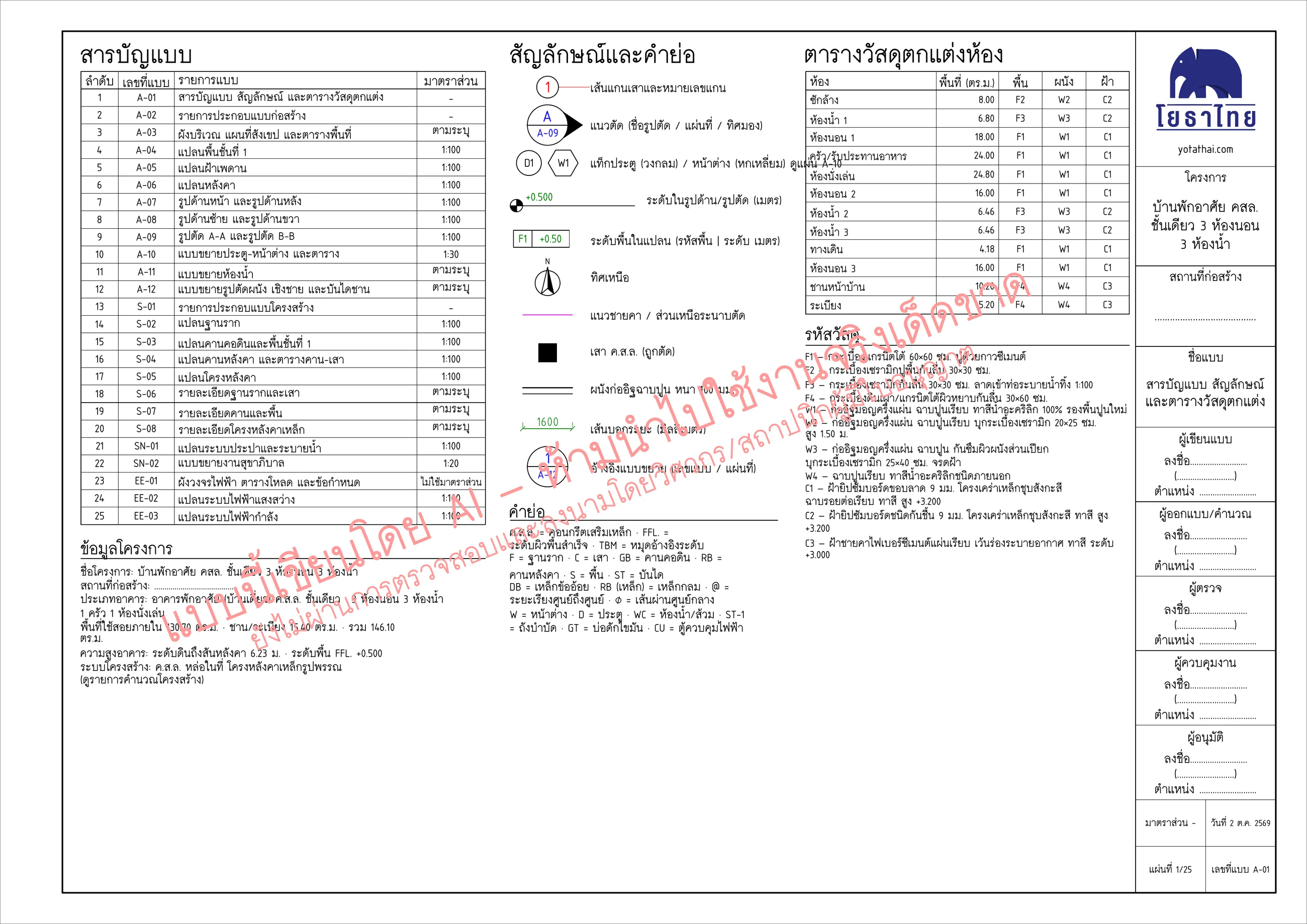

A-01 สารบัญแบบ สัญลักษณ์ และตารางวัสดุตกแต่ง

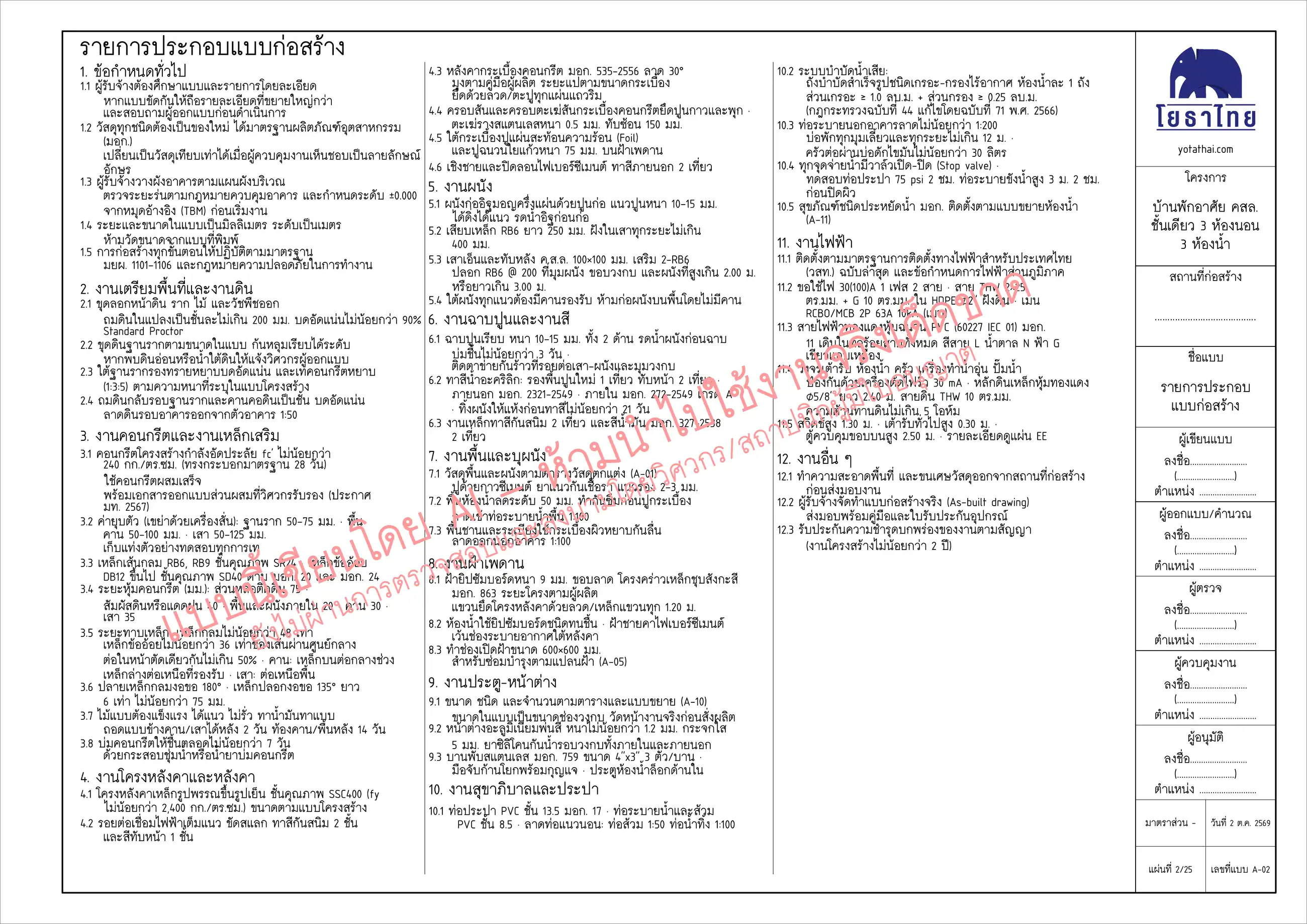

A-02 รายการประกอบแบบก่อสร้าง

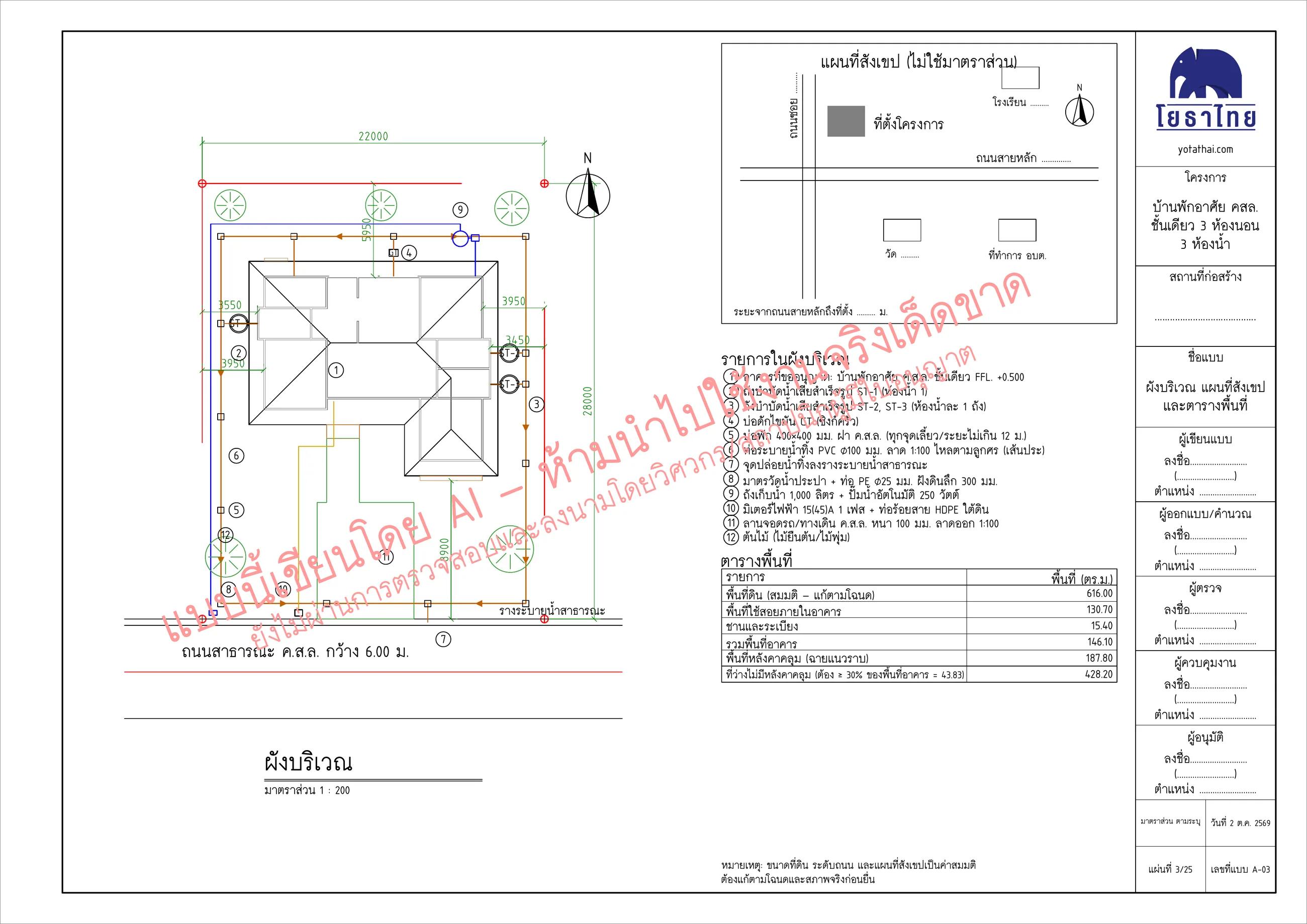

A-03 ผังบริเวณ แผนที่สังเขป และตารางพื้นที่

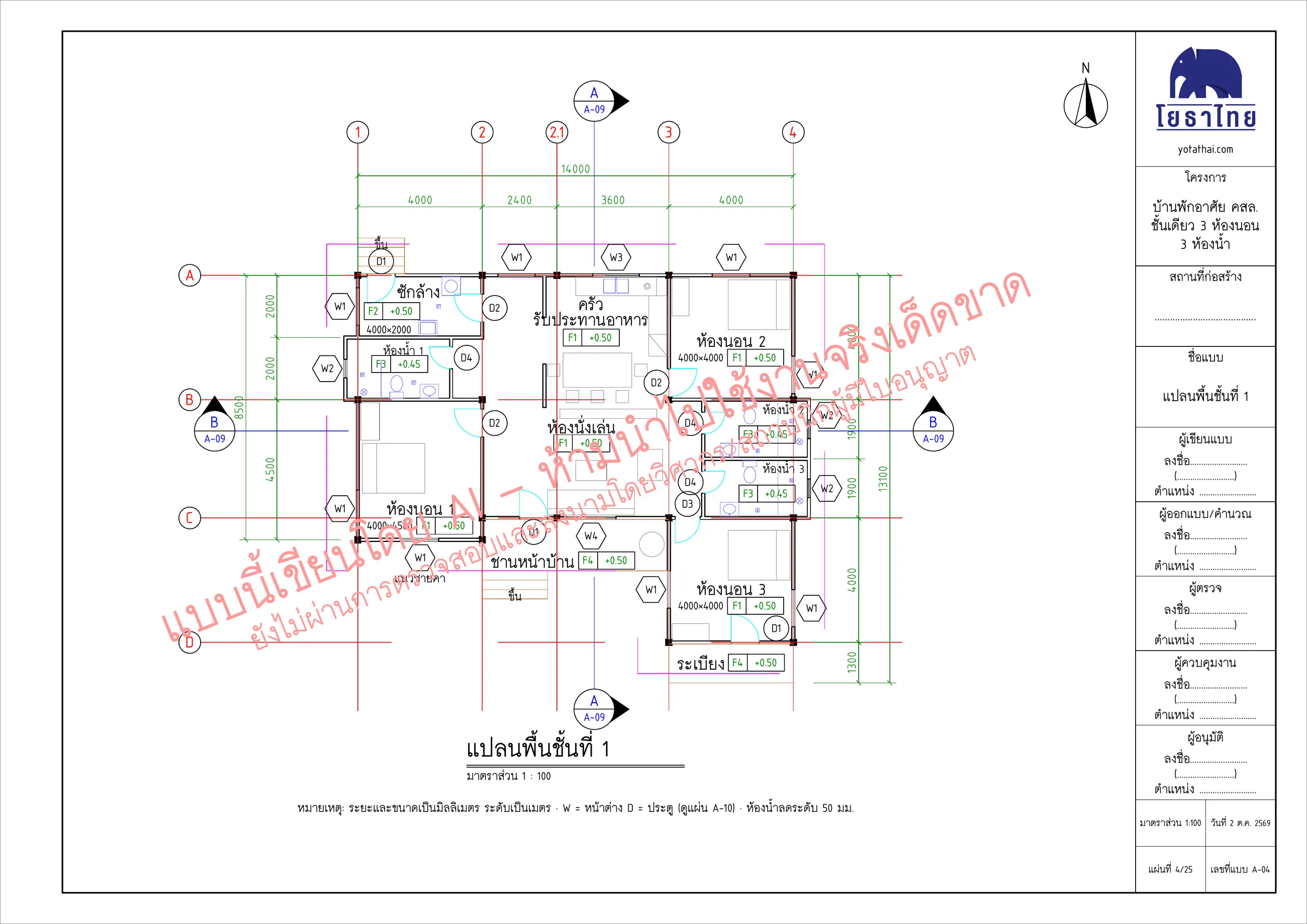

A-04 แปลนพื้นชั้นที่ 1

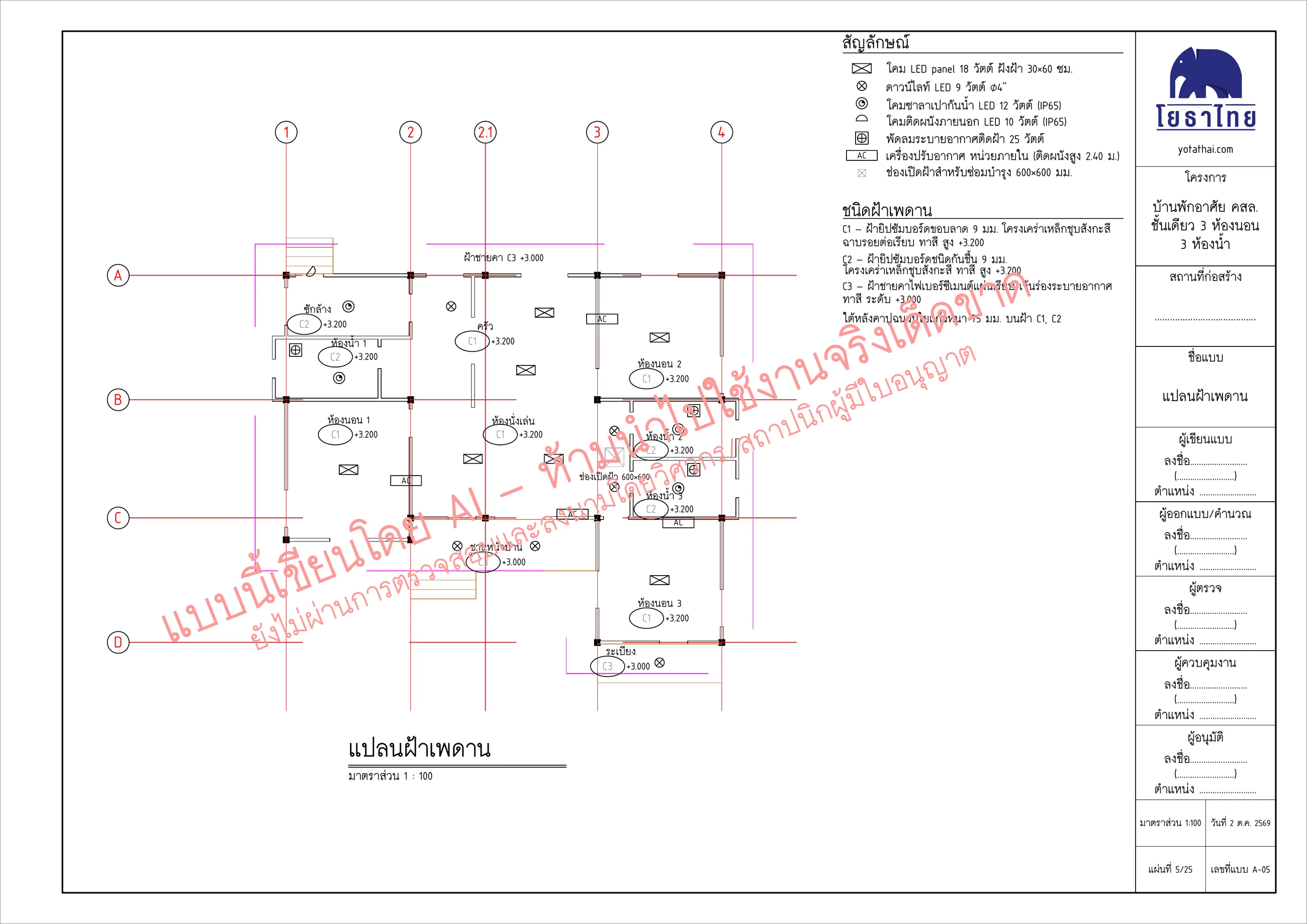

A-05 แปลนฝ้าเพดาน

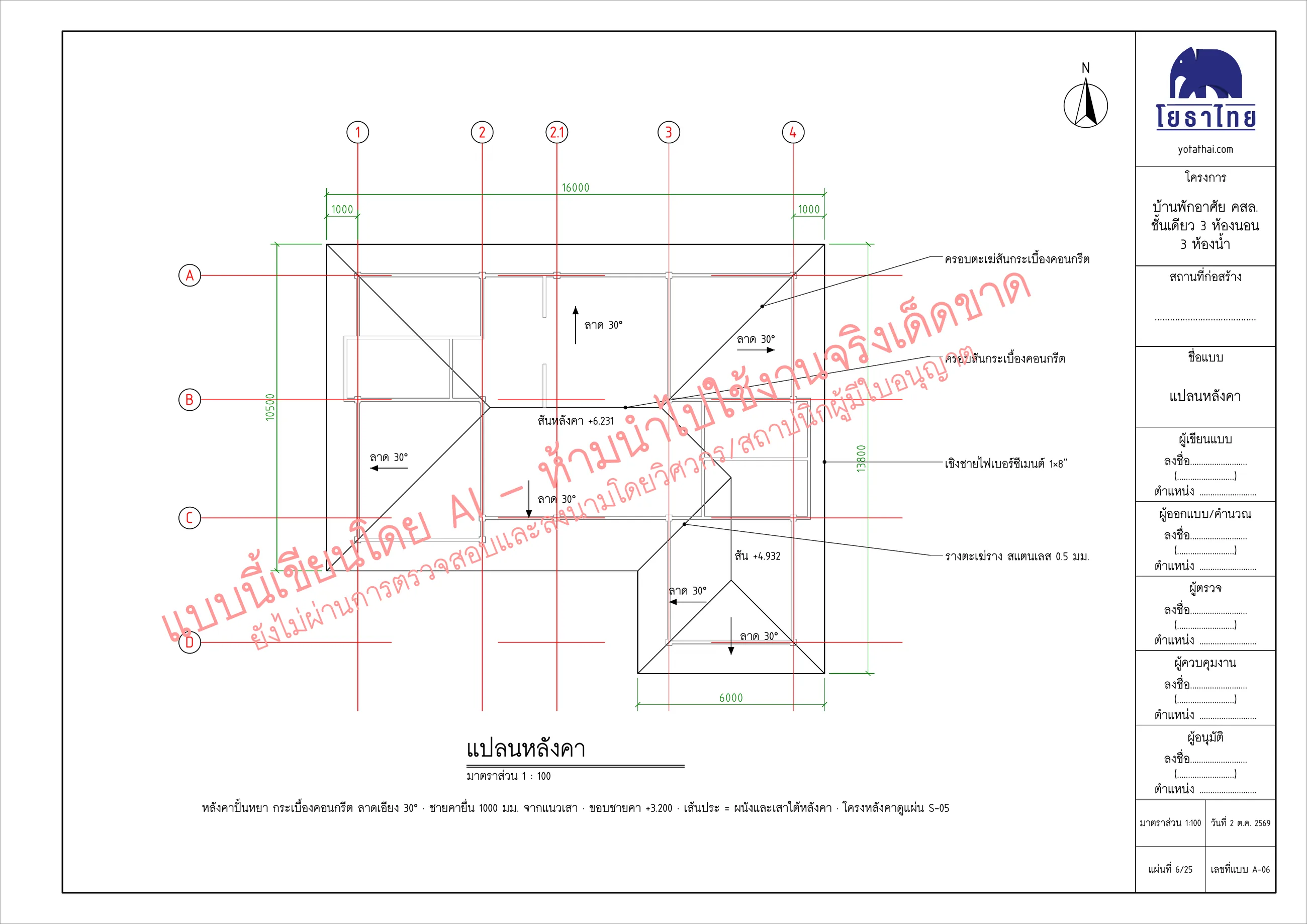

A-06 แปลนหลังคา

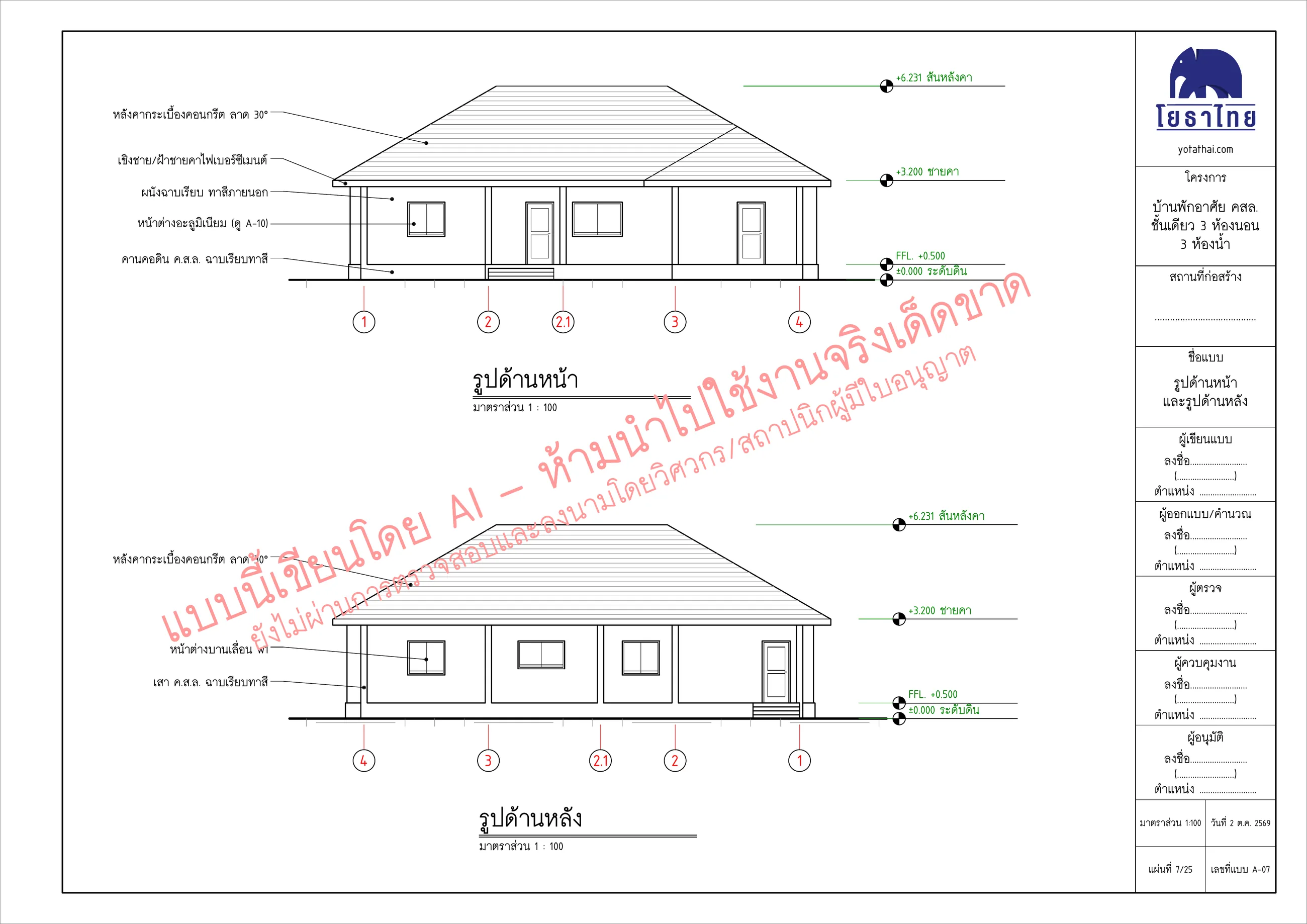

A-07 รูปด้านหน้า และรูปด้านหลัง

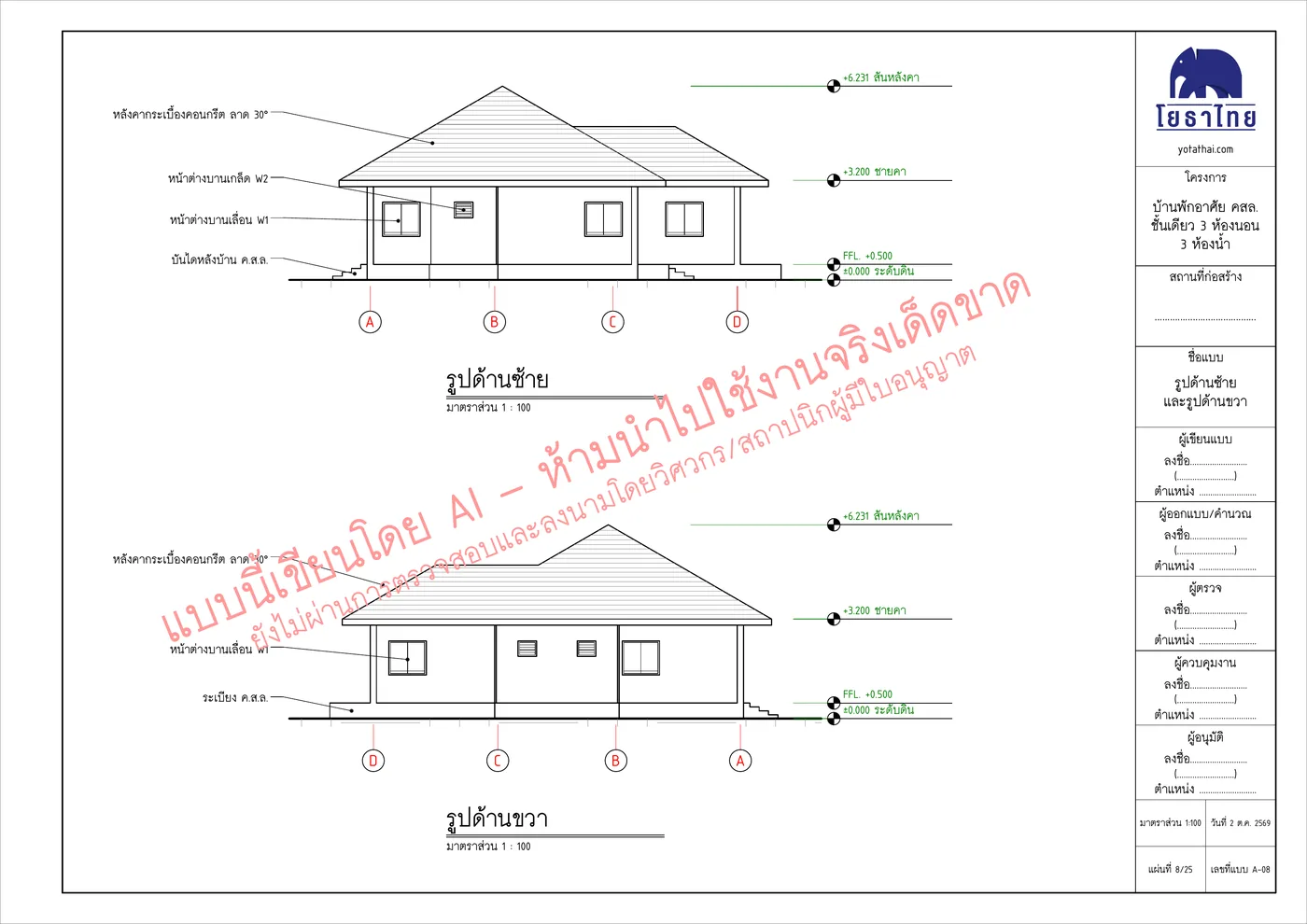

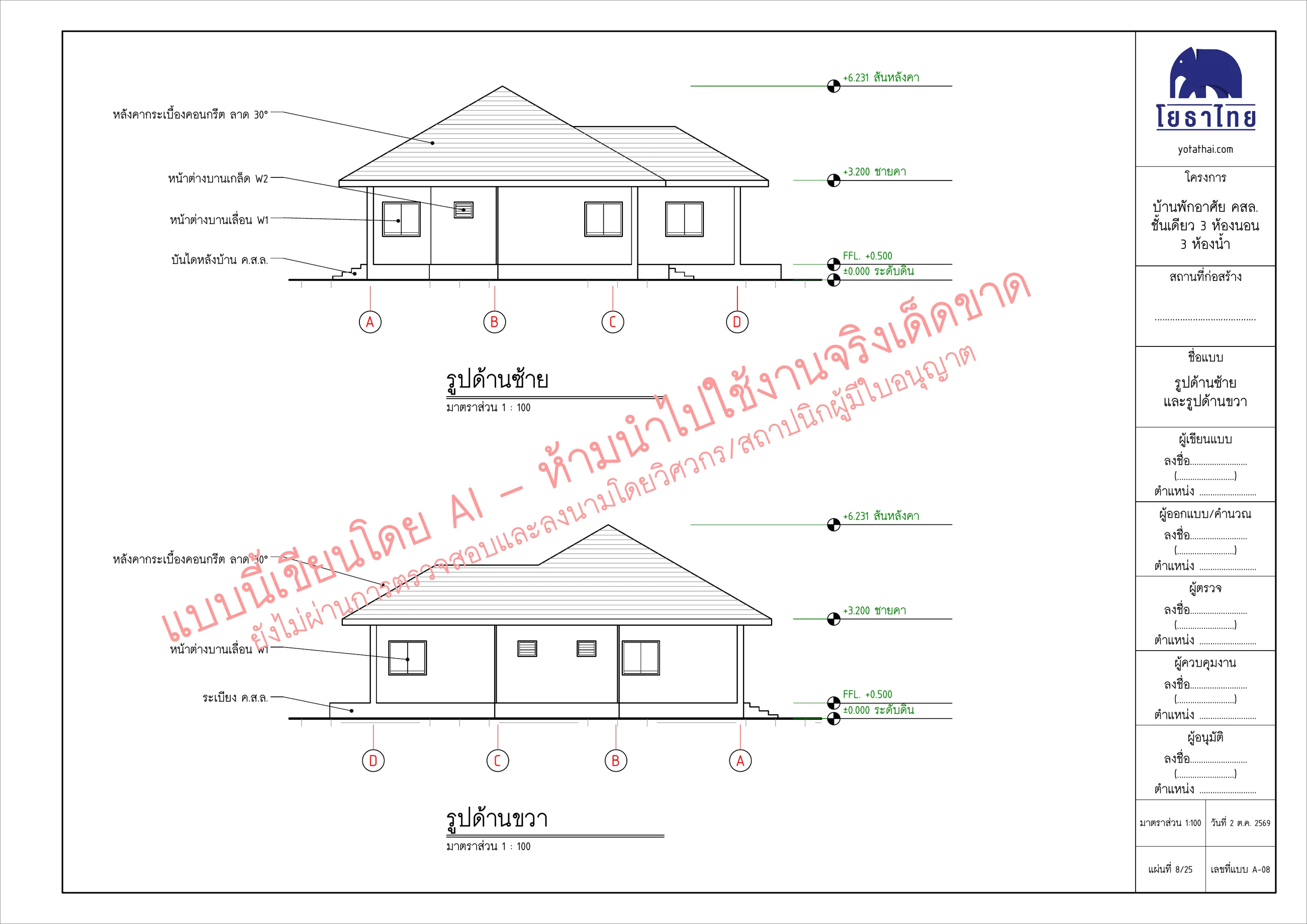

A-08 รูปด้านซ้าย และรูปด้านขวา

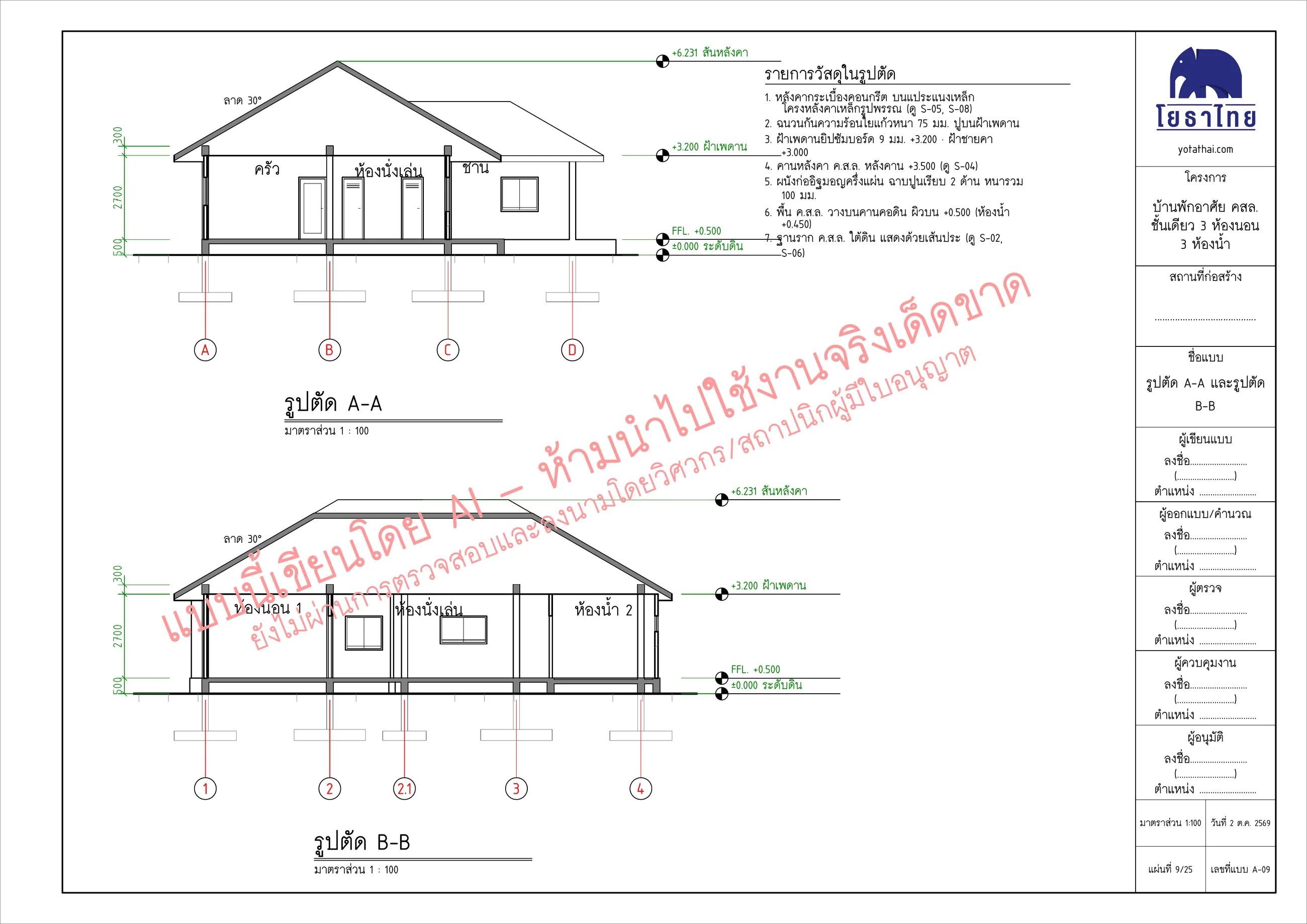

A-09 รูปตัด A-A และรูปตัด B-B

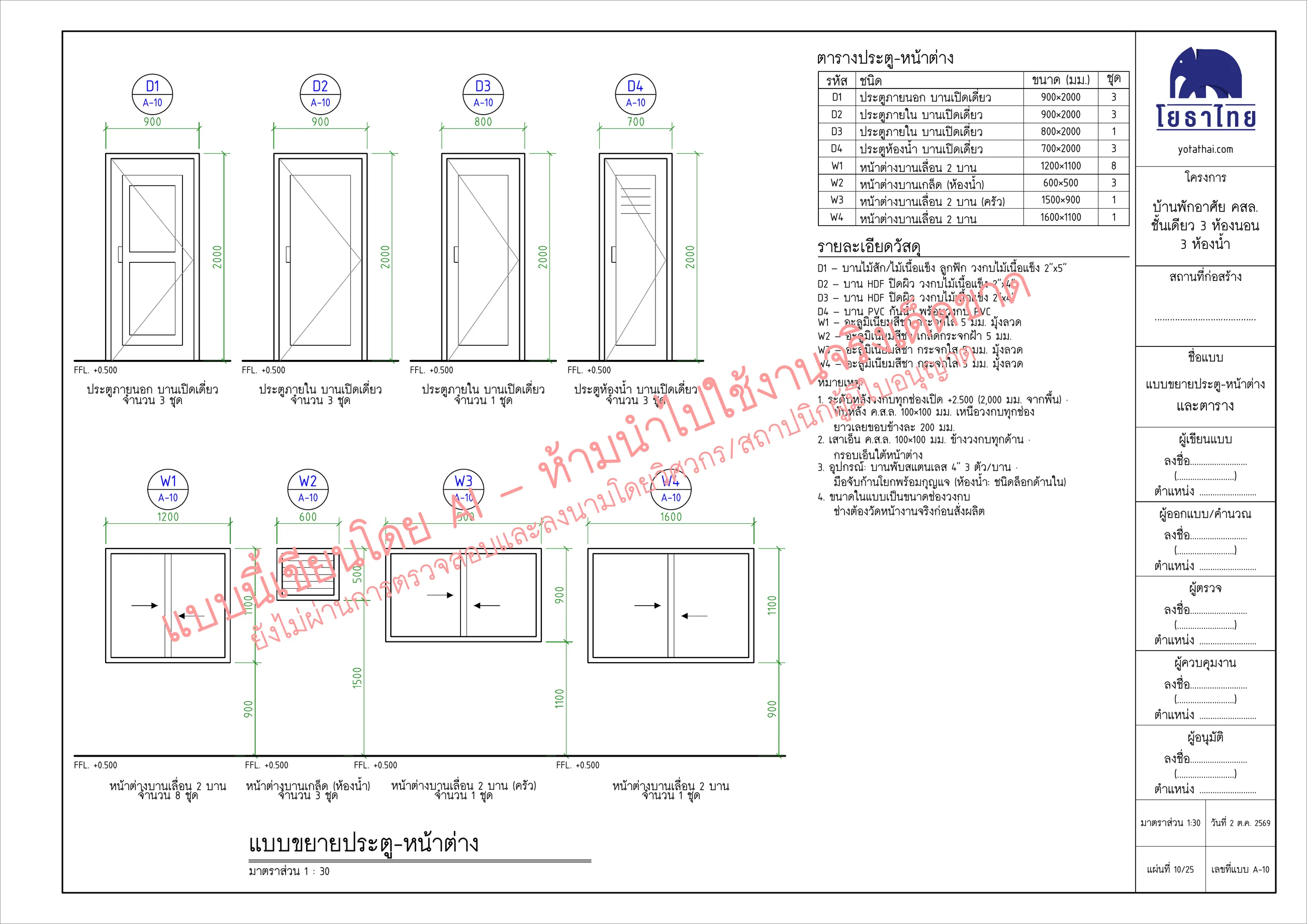

A-10 แบบขยายประตู-หน้าต่าง และตาราง

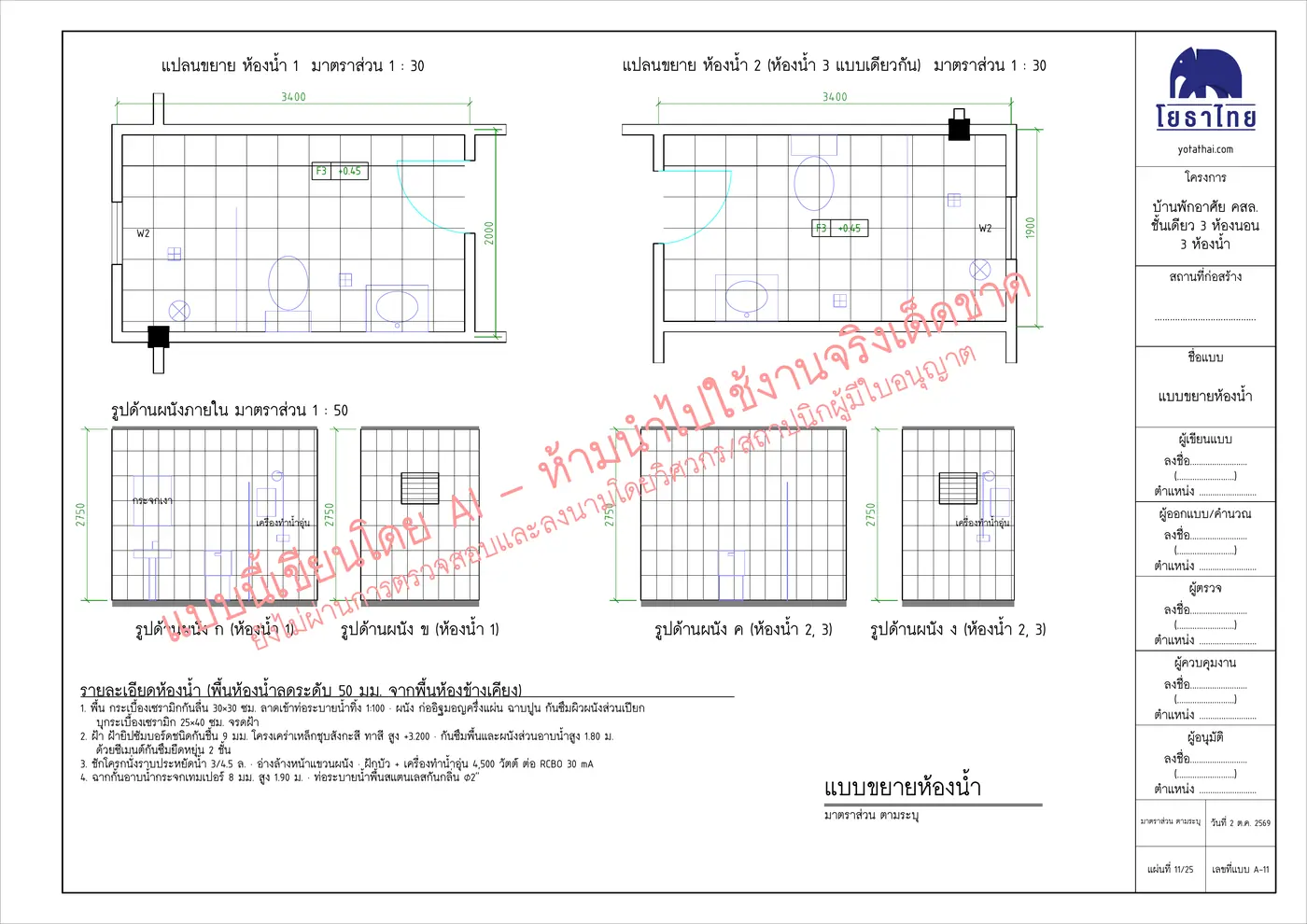

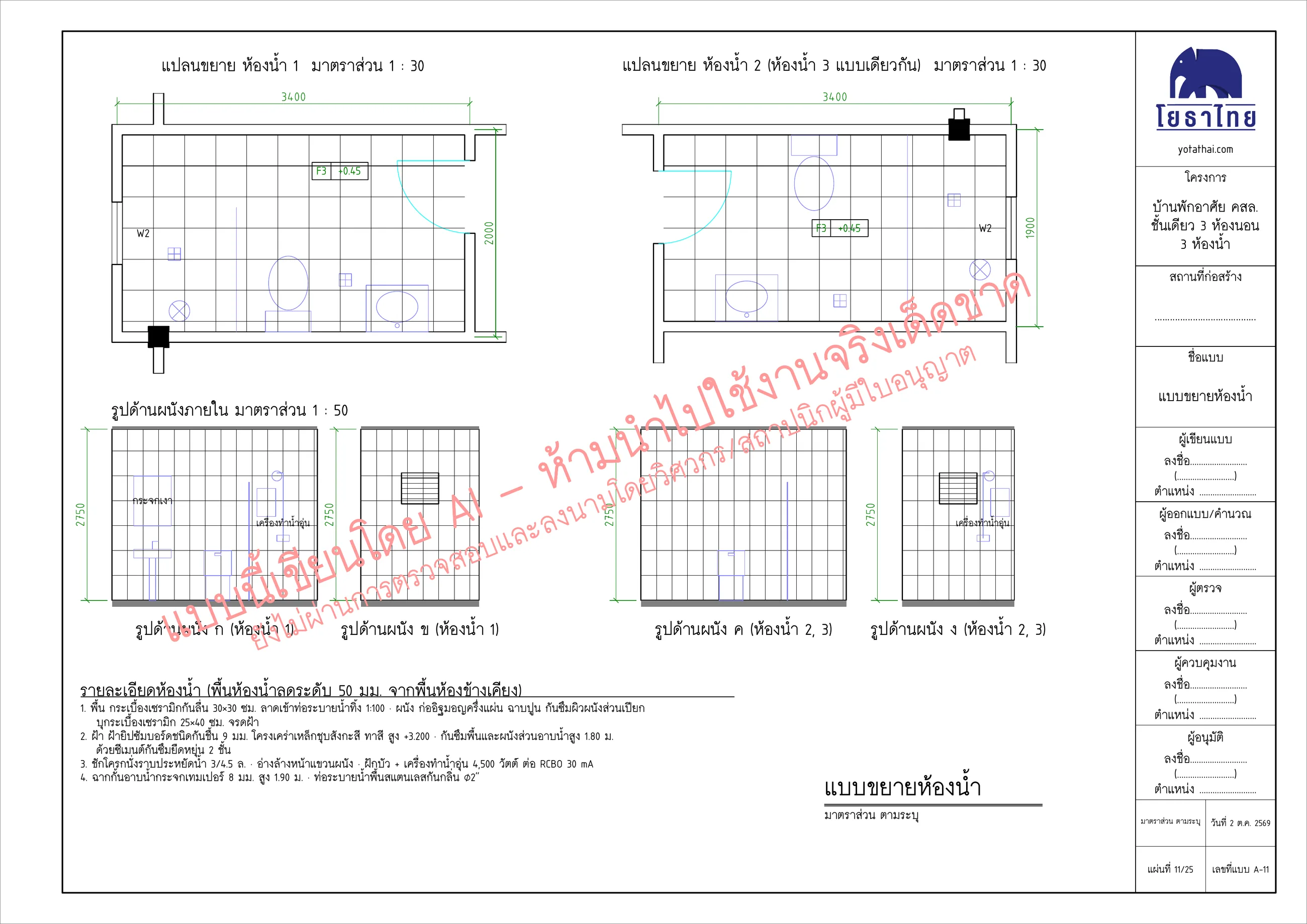

A-11 แบบขยายห้องน้ำ

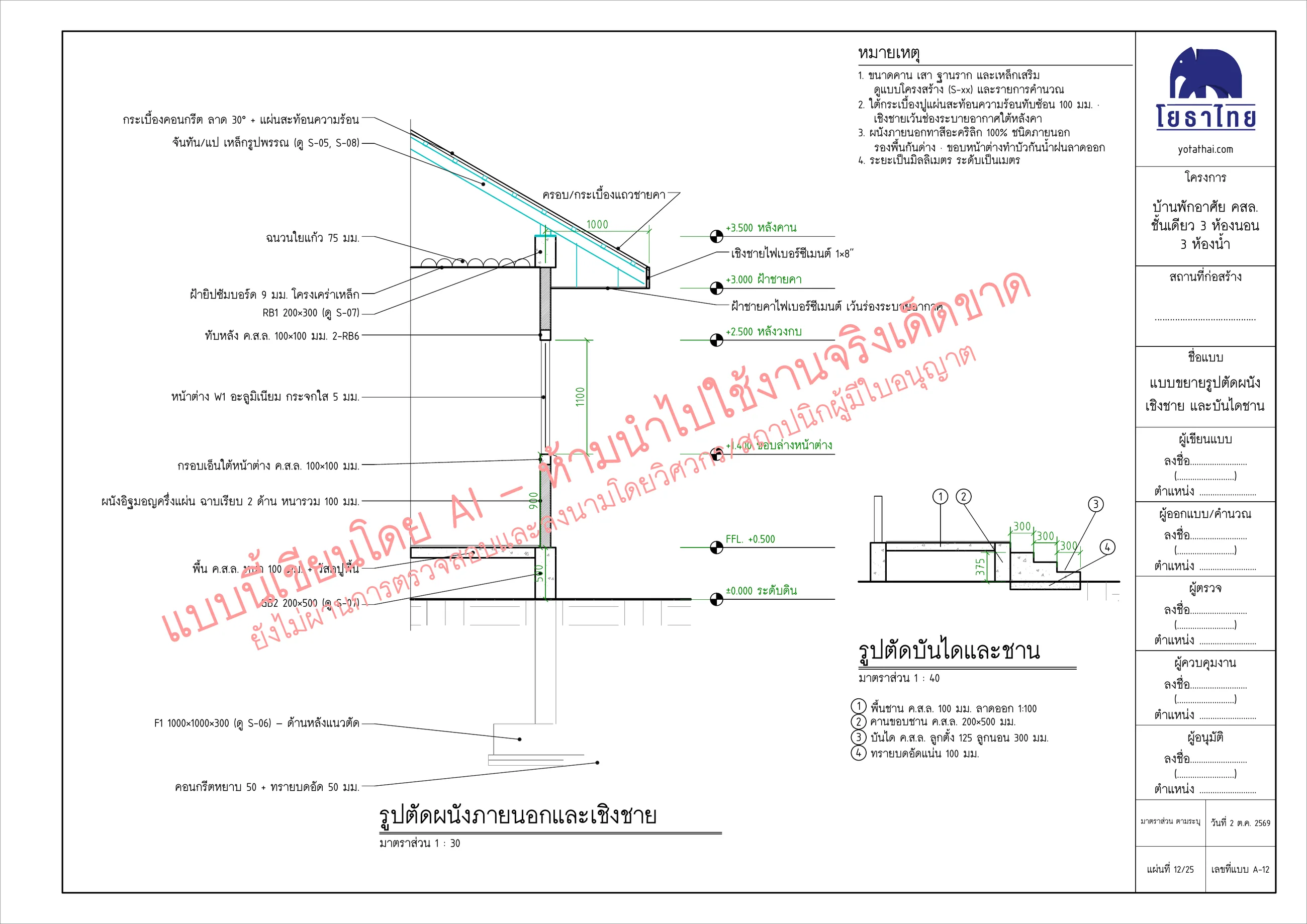

A-12 แบบขยายรูปตัดผนัง เชิงชาย และบันไดชาน

โครงสร้าง (8 แผ่น)

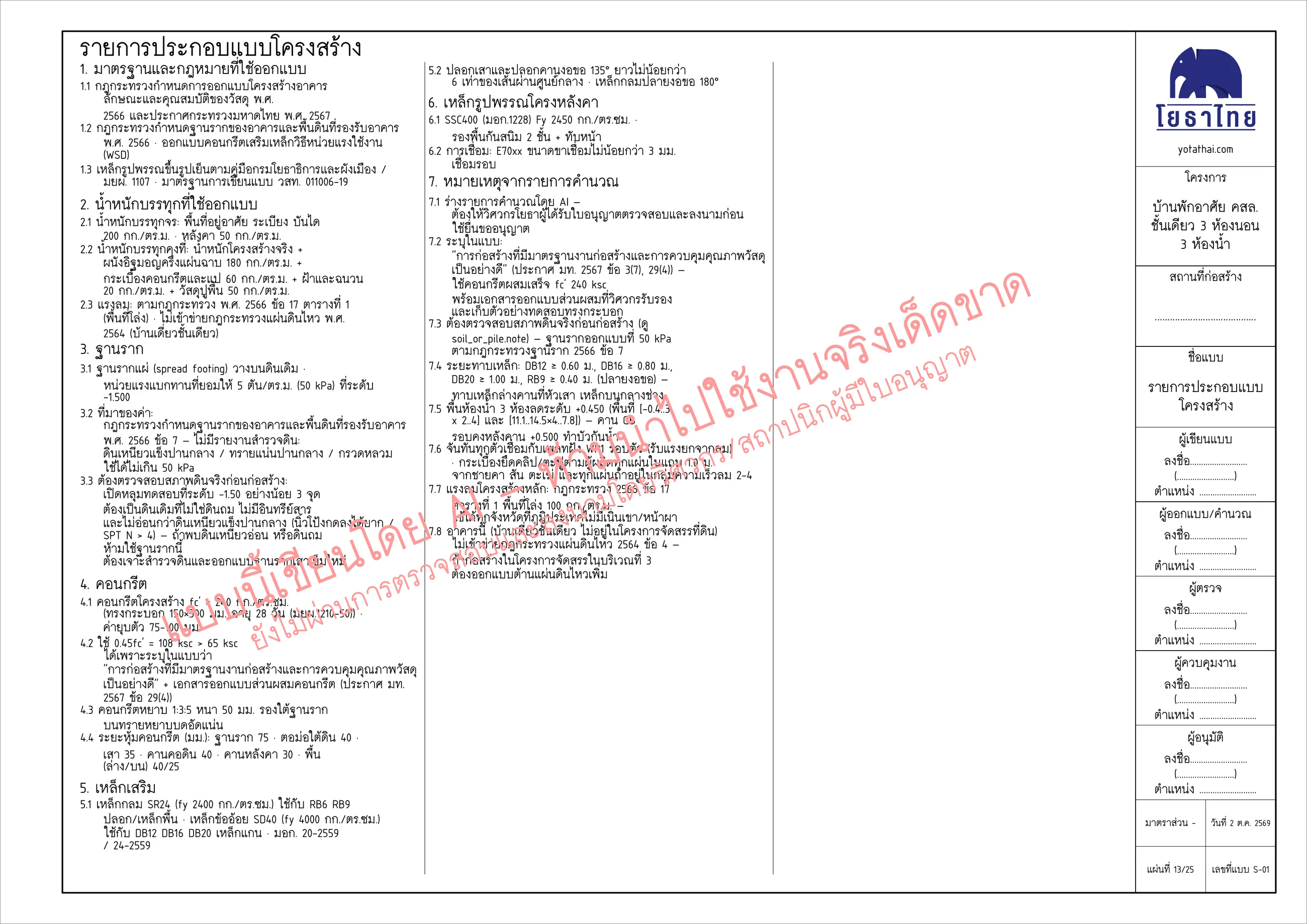

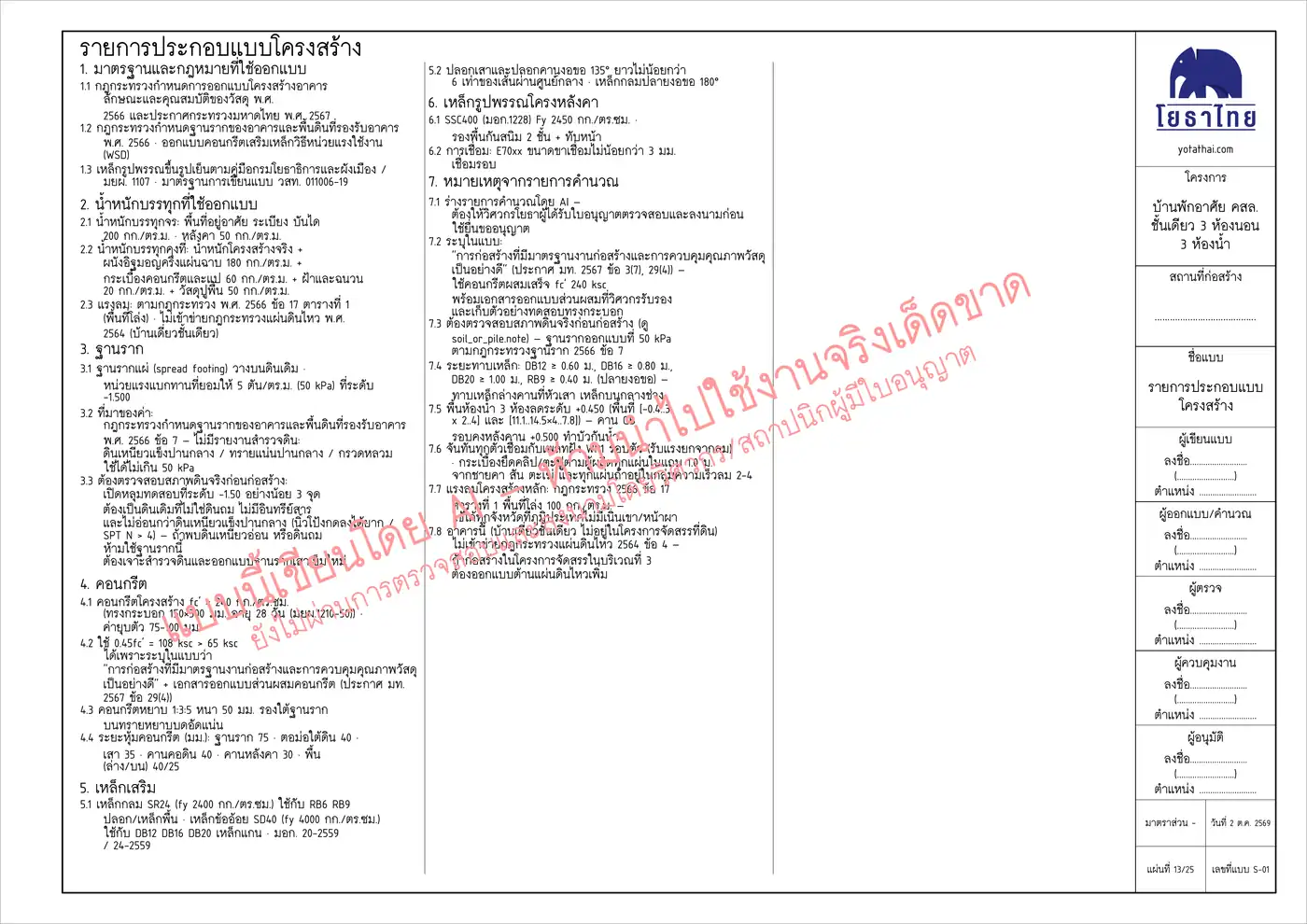

S-01 รายการประกอบแบบโครงสร้าง

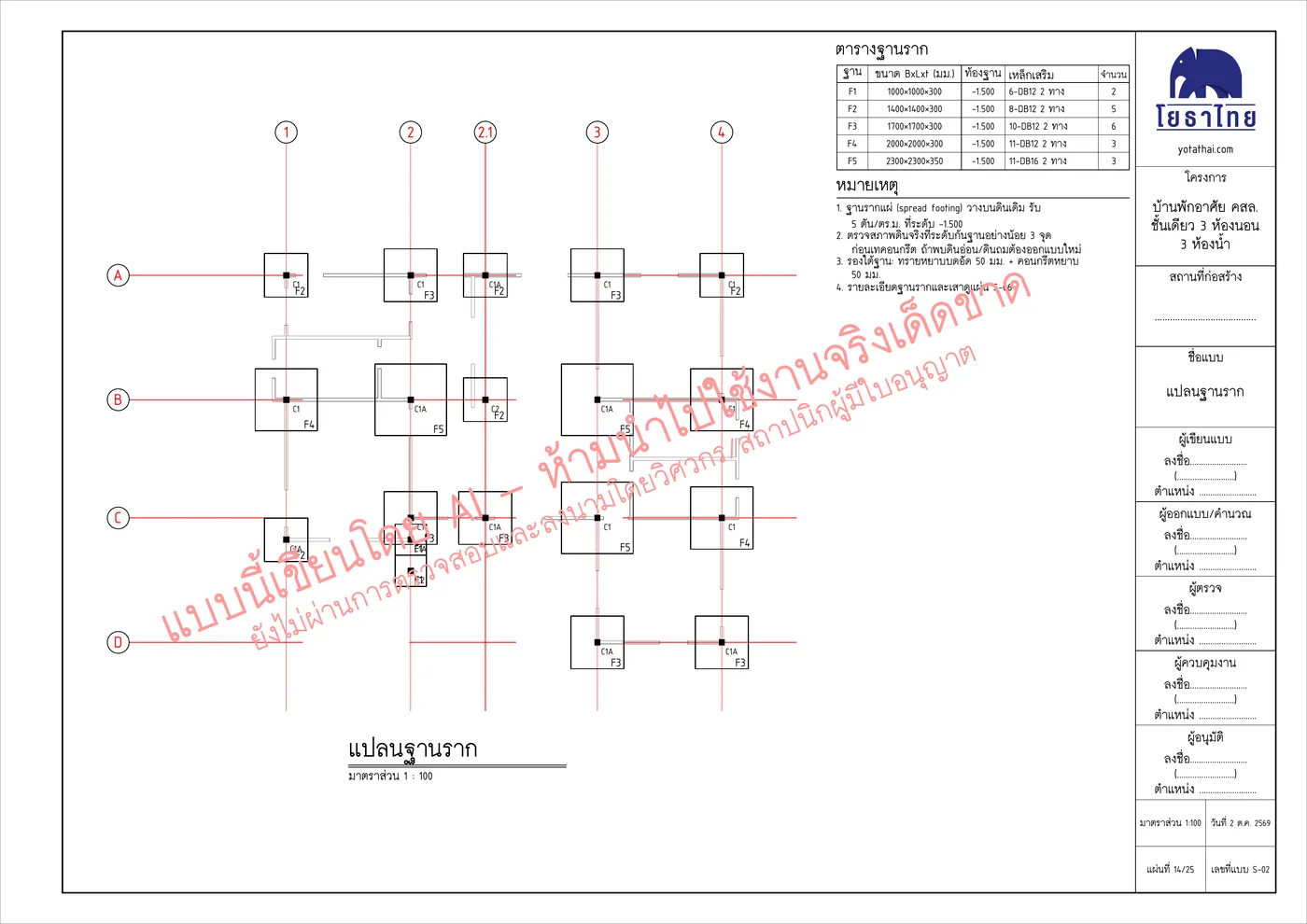

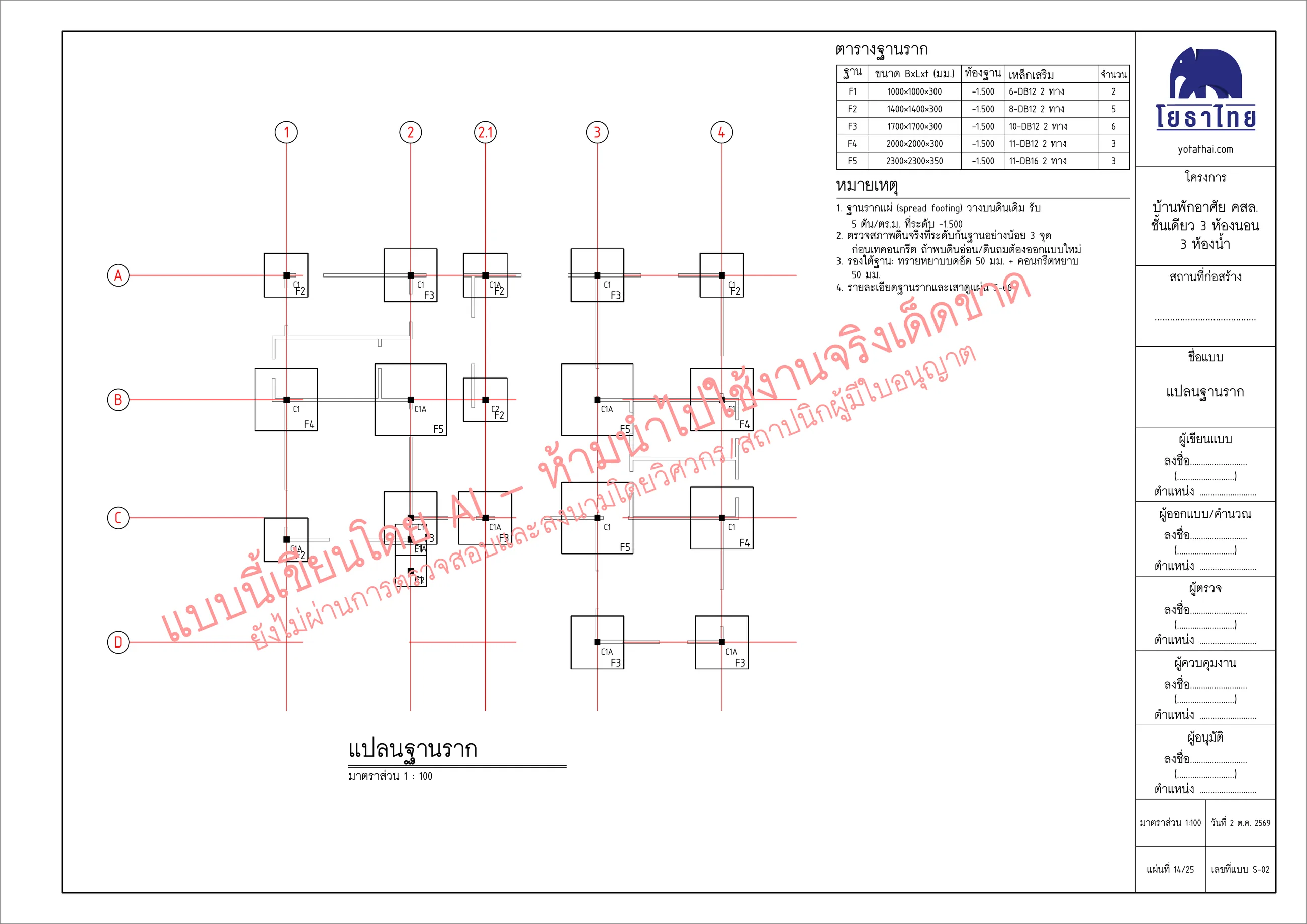

S-02 แปลนฐานราก

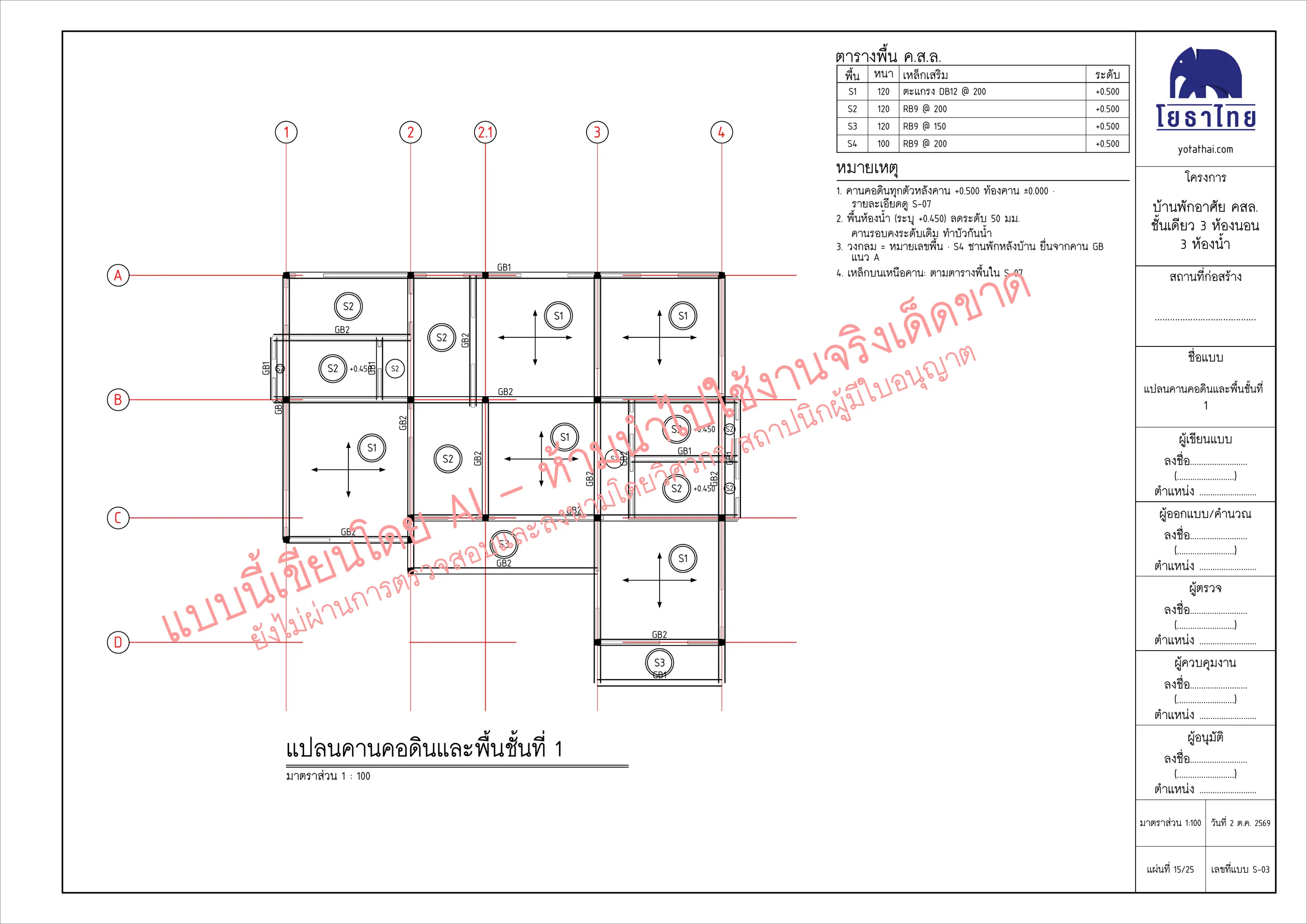

S-03 แปลนคานคอดินและพื้นชั้นที่ 1

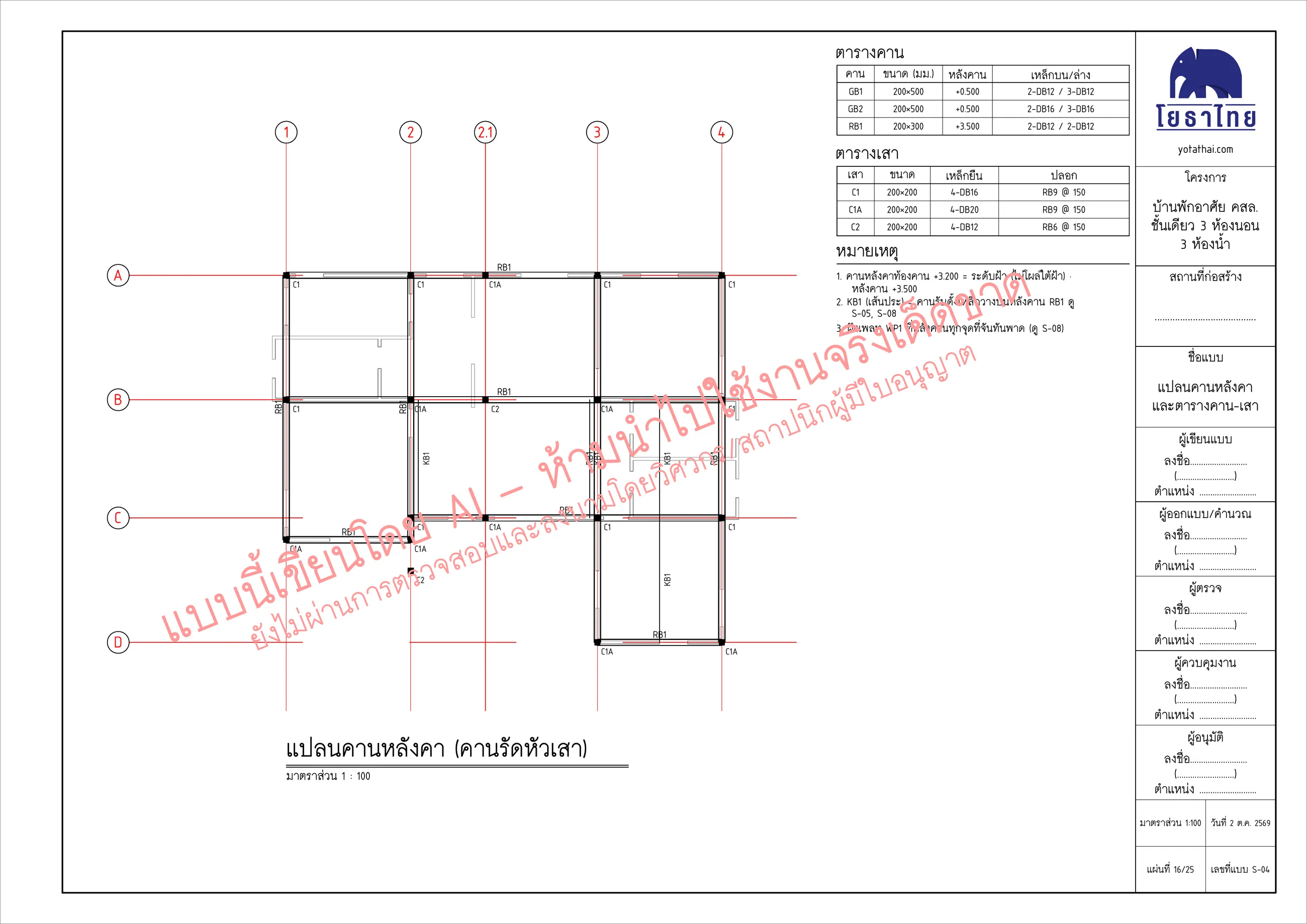

S-04 แปลนคานหลังคา และตารางคาน-เสา

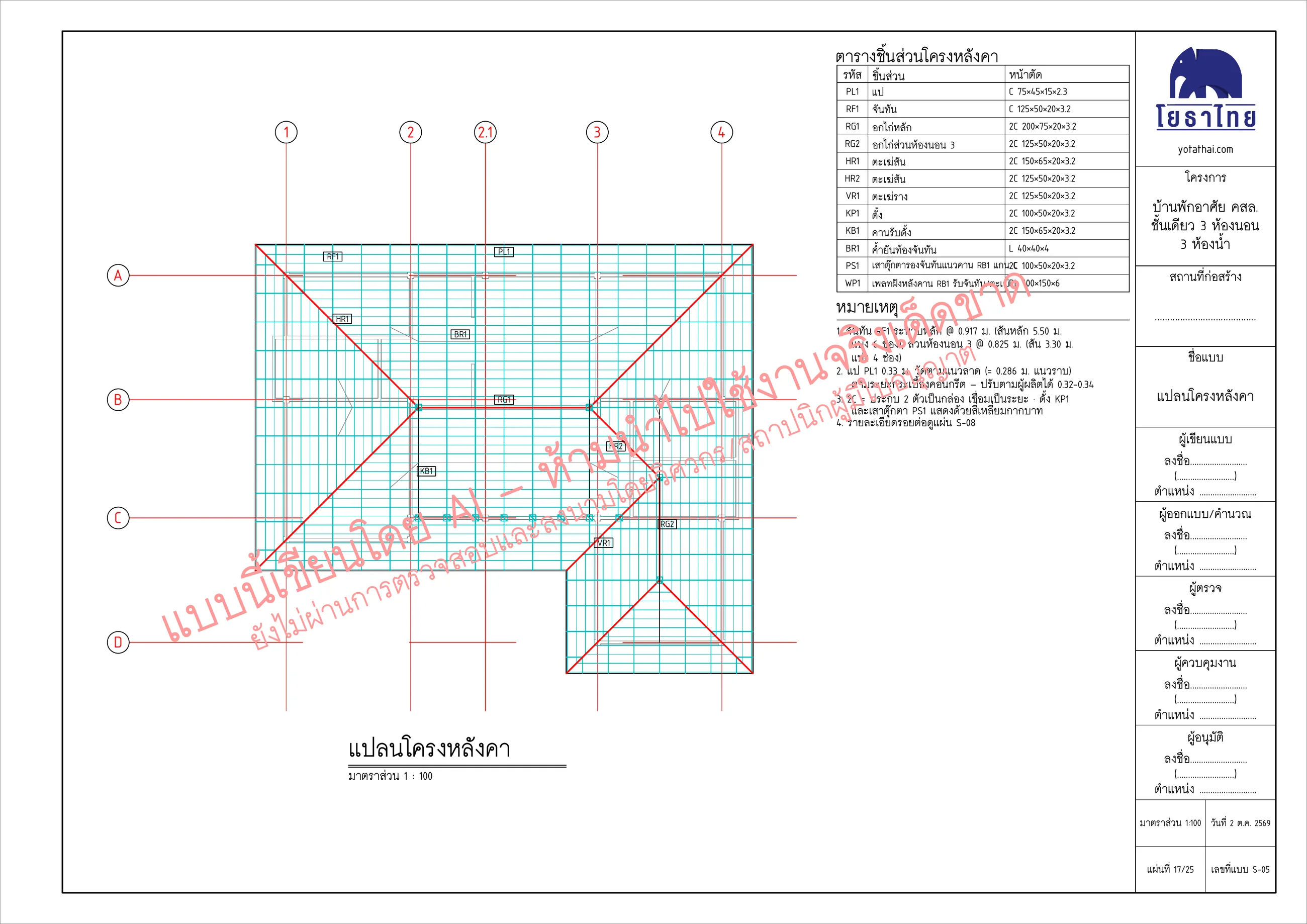

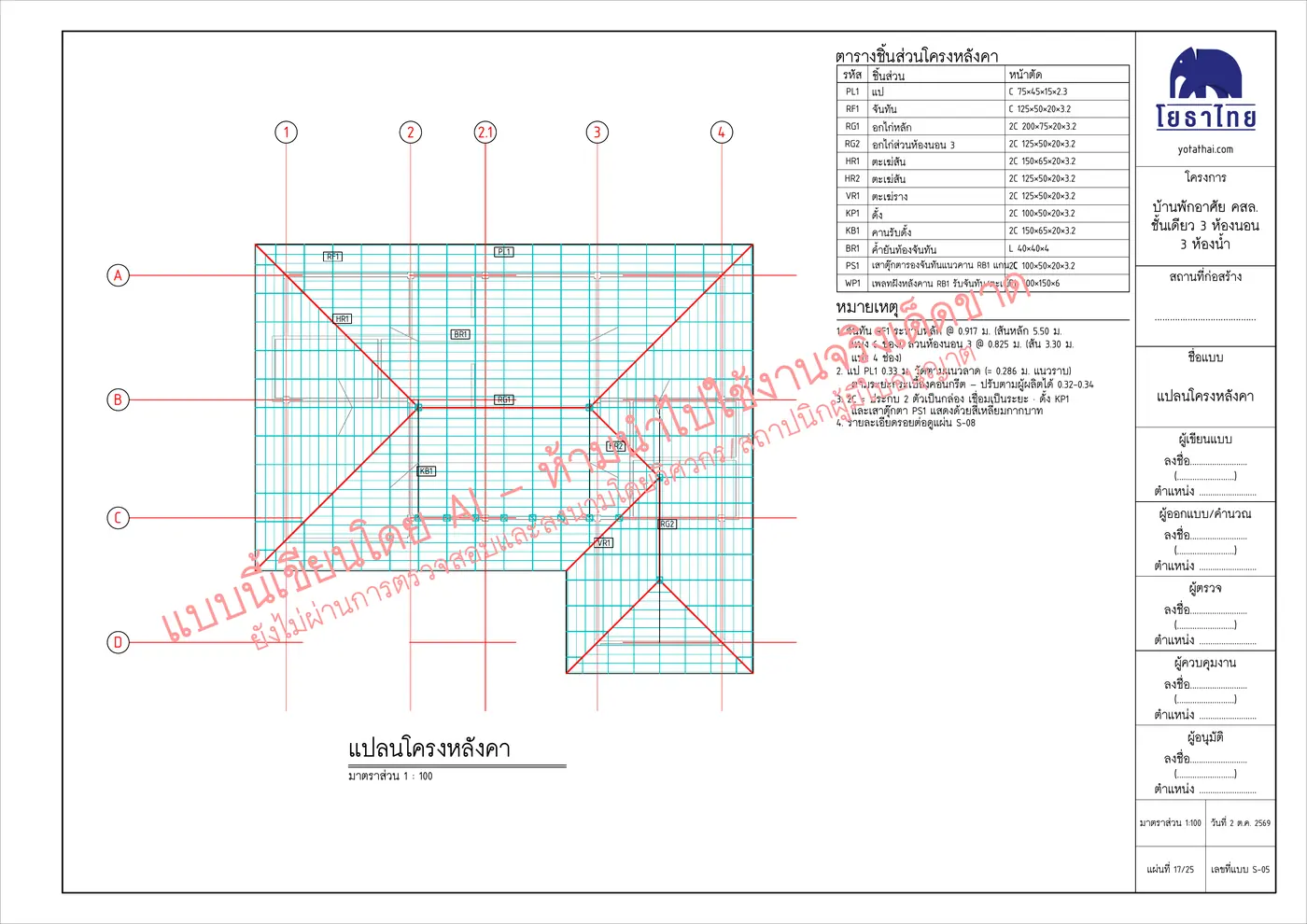

S-05 แปลนโครงหลังคา

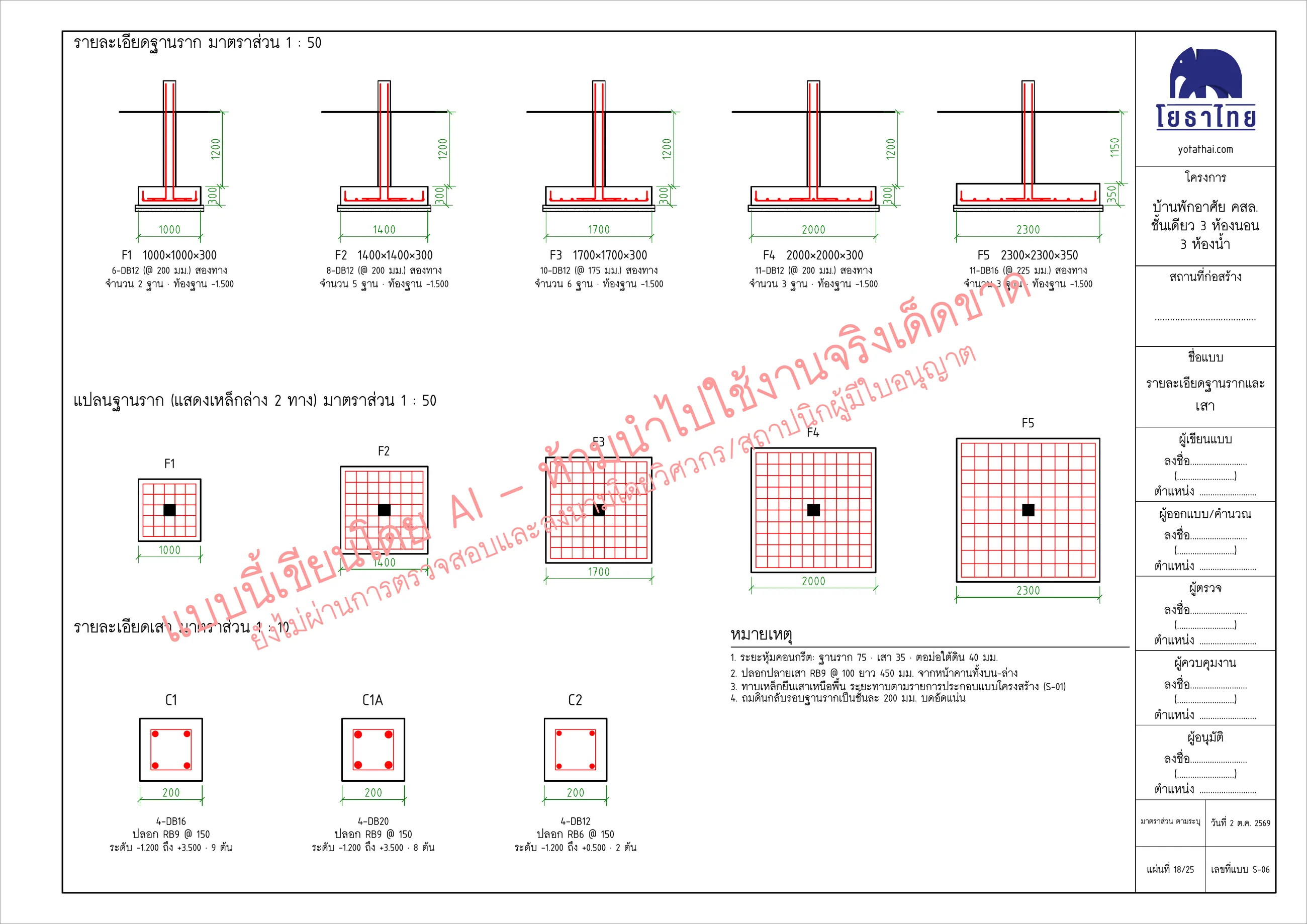

S-06 รายละเอียดฐานรากและเสา

S-07 รายละเอียดคานและพื้น

S-08 รายละเอียดโครงหลังคาเหล็ก

สุขาภิบาล (2 แผ่น)

SN-01 แปลนระบบประปาและระบายน้ำ

SN-02 แบบขยายงานสุขาภิบาล

ไฟฟ้า (3 แผ่น)

EE-01 ผังวงจรไฟฟ้า ตารางโหลด และข้อกำหนด

EE-02 แปลนระบบไฟฟ้าแสงสว่าง

EE-03 แปลนระบบไฟฟ้ากำลัง
